• 支持单相输入和可选的三相208 V、230V、380V、400(L-L)输入

• 交流、直流及交流叠加直流输出

• 四象限运行

• 回收式交直流电源与负载一体化

• 回收式RLC/RCD电子负载

• 双极性直流电源

• 单相/三相/分相/反相/多通道输出，各相独立可控

• 支持高达100次谐波波形生成

• 支持高/低电压穿越及连续故障穿越

• 可设定相角跳变

• 限流输出，支持短路测试

• 电压或频率变化时TTL触发信号输出

• 紧凑型设计(深度67cm)，适用于桌面安装




• 快速动态响应

• 高电压输出模式

• 真电流源

• 用户自定义波形

• 软启动功能，抑制冲击电流

• 低漏电流(<10 mA)

• 线路阻抗(RL)模拟

• 支持 Modbus/SCPI 通信

• 标配 LAN 接口

• 远端电压补偿

• 故障定位

• 远程急停接口

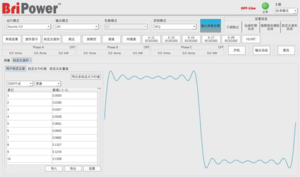

谐波及间谐波波形

ZGX系列采用双 DSP 控制，具备卓越的波形生成能力，可精确模拟谐波(Harmonic)、间谐波(Inter-Harmonic)用户可基于 50Hz 或 60Hz 基波，独立设定高达 100 次谐波的振幅与相位，灵活生成各类周期性失真测试波形。为提升测试效率，该系列还内置 30 组预置谐波失真波形，用户可直接调用，大幅简化复杂测试环境的配置流程。

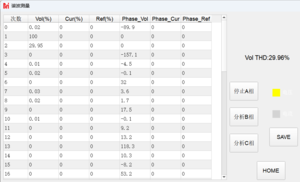

谐波分析

支持对三相（A/B/C）输出电压及电流进行实时谐波分析。该功能可精确测量并显示各次谐波的含量百分比（%）、相位角以及总谐波失真（THD）

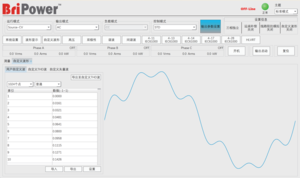

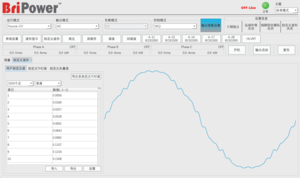

自定义波形

ZGX系列提供灵活的用户自定义波形功能，支持 1024 、2048 及 4096 点波形长度的高精度导入与编辑。该功能提供四种波形处理模 式：普通、1/4对称、原点对称取反平移，并可基于自定义波形。生成谐波与矢量波形用户可随时保存并导出编辑后的波形数据，便于 后续调用与共享。

高压模式

ZGX系列提供高压输出模式，可将输出 电压范围扩展至标准模式的两倍。此模 式通过反相输出功能实现，将两相间相 位差设定为180度。在交流输出模式下，

基于 450VL-N 量程可输出 900VL-N 电 压；在直流输出模式下，基于636V量程 可输出 1272V 电压，满足更高电压测试 应用需求。

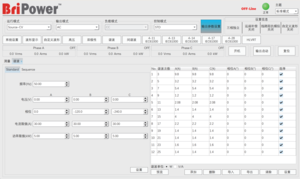

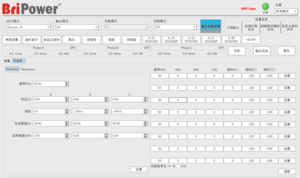

回收式电子负载

ZGX系列电源集成能量回收式交直流电子负载功能。在交流负载模式下，提供恒阻 (CR) 、恒流 (CC) 、恒功率 (CP) 及整流四种工作模式。恒阻模式可模拟三相阻性 负载，用户可分别设置各相电阻值，并支持序列模拟功能。恒流与恒功率模式能够 模拟正弦电流负载，用户可设定电流或功率值，并可在 -90° 至 90° 范围内调节相 位角度，以准确模拟容性或感性负载中电压与电流的相位超前与滞后关系。整流模 式适用于非线性整流负载测试，支持 CC 或 CP 模式下的参数设置，用户可配置 WF参数(范围0-2.121)，WF与峰值因数CF对应关系为CF＝WF*1.414。

直流负载模式支持恒流(CC)与恒功率(CP)两种工作方式，具备序列模拟功能，并可 设置输出阻抗与最低工作电压。

式——双向交直流负载

高压模式

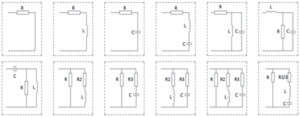

RLC/RCD 负载

ZGX系列提供先进的 RLC 负载模拟功能，可精确模拟电 阻 (R) 、电感 (L) 与电容 (C) 所构成的复合阻抗负载， 真实还原复杂负载工况。该系统支持 12 种经典 RLC 拓 扑结构，具备三相独立编程能力，每相的 R、L、C 参 数均可独立配置，用户可根据测试需求灵活构建多样化

负载模型，适用于三相电源、新能源逆变器、电机驱动 及电网模拟等测试场景。

ZGX还提供 4 种 RCD 非线性负载模拟功能，专用于 UPS、逆变电源、变频器等设备的性能测试与可靠性评 估。能够准确模拟非线性负载的动态特性，全面考核被 测设备在实际恶劣工况下的响应性能与稳定性。

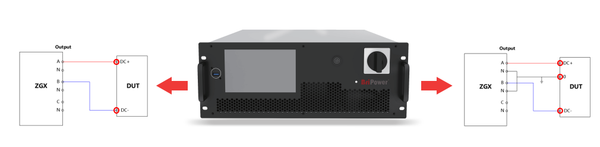

双极性直流电源

ZGX系列支持双极性直流输出功能，提供两端口及三端口两种连接模式，以适应不同的测试与应用需求。

两端口模式下，用户可灵活选择ABC三相中的任意两相作为输出端，并通过软件设定其电压极性。例如，可将A相设为正电压、B 相设为负电压，通过简单的配置即可实现极性反转，将A相设为负电压、B相设为正电压，从而实现输出极性的快速切换。

三端口模式下，A相作为正电压输出端，B相作为负电压输出端，同时将A相与B相的中性端子短接作为保护地 (PE) 。该模式下正 负输出电压可独立设定，既可等值输出也可非等值输出，为用户提供更灵活的电压配置能力。

快速动态输出特性

ZGX系列具有出色的动态输出性能，其电压转换速率最快不低于 3V/μs，电流转换速率最快不低于 400A/ms，适用于对动态响应 有严苛要求的测试应用。在直流输出模式及空载条件下，ZGX的直流输出电压从 0V 上升至 636V 的上升时间，以及从 636V 下 降至 0V 的跌落时间，均不超过 200μs。在电流模式下，输出电流从 0A 上升至 90% 满量程的上升时间，以及从 90% 满量程下 降至 0A 的跌落时间，均小于 120μs。该系列产品能够满足高动态测试领域的性能要求。

低漏电流

ZGX系列电源具备低漏电流特性。在三相 220V（L-N） 输出条件下，其单机接地漏电流始终低于10mA，符合IEC 60364-7-722、UL 2231、GB/T 18487.1-2023 及 IEC 62752等国内外安全标准。该特性使其适用于电动汽车车载充电机（OBC）测试各类高灵敏度电气设备的测试与验证，有效避免 RCD 保护电路误动作，保障测试过程的安全与稳定。

功率硬件在环

ZGX系列支持四象限运行，输出频率范围为DC至1KHz， 小信号带宽为10kHz，并具备快速动态响应能力。该系列 可选配模拟量程控接口(型号：EXDA)，实现低于 20µs 的 输出响应时间。其性能指标满足功率硬件在环(PHIL)测试 对功率放大器的技术要求，适用于 PHIL 测试应用场景。

EXDA扩展接口

EXDA 模拟与数 IO 扩展接口为BriPower系列电源的扩展接口设备，用于增强电源的通信、控制与测量功能。该设备提供 8路模拟输入、4 路模拟输出、4 路数字输入、4 路数字输出、3 路 LAN 与 2 路 COM 通信接口，支持功能定制。模拟通道采样率为 500kHz，信号延迟低于 20μs，各接口采用隔离设计。在电力硬件在环（PHIL）应用中，EXDA 通过模拟输入接口接收仿真信号，控制 ZGX 电源输出相应波形，并通过模拟输出接口监测电源实际输出，构成闭环测试链路，适用于新能源并网、电机驱动、微电网等实时仿真测试场景。

功率扩展

ZGX系列支持主从并联功能以实现功率扩展，单台 ZGX 功率最高为 22.5kW，最多可支持 10 台同型号设备并联运行。除了支持最 多 10 台标准 ZGX 单机（15kW/20kW/22.5kW）并联外，我们还提供工厂预配置的高功率系统。该系统将多达 10 台功率模块集 成于单一控制器下统一管理。基于这种系统级架构，用户还可以将多达 10 套此类集成系统再次进行并联，从而实现超大规模的功 率扩展。

COMTRADE 波形回放功能

支持导入标准 COMTRADE 格式文件（.cfg和.dat），可解析暂态波形数据并控制电源在交流恒压/恒流模式下输出相应的模拟电压/ 电流信号。支持用户自定义配置文件中的信号通道与电源输出相位的对应关系，实现灵活的信号路由。支持用户设定波形数据的转 换比例系数，系统将根据设定的比例因子，将 COMTRADE 文件中的数值按比例转换为电压/电流信号输出，支持手动调整各相转 换比例系数、修改采样周期，同时支持波形的缩放、移动及一键恢复初始状态，适配灵活的波形模拟输出需求。

组合分相模式

ZGX的-CSP选项为分相模式提供了高效的功率扩展模式，并且简化了接线复杂度。它通过将单台ZGX的三相输出进行内部并联以倍增电流，并配合第二台电源实现 180° 相位差输出，从而构建出大功率的分相（Split-phase）系统。

支持导入标准 COMTRADE 格式文件（.cfg和.dat），可解析暂态波形数据并控制电源在交流恒压/恒流模式下输出相应的模拟电压/ 电流信号。支持用户自定义配置文件中的信号通道与电源输出相位的对应关系，实现灵活的信号路由。支持用户设定波形数据的转 换比例系数，系统将根据设定的比例因子，将 COMTRADE 文件中的数值按比例转换为电压/电流信号输出，支持手动调整各相转 换比例系数、修改采样周期，同时支持波形的缩放、移动及一键恢复初始状态，适配灵活的波形模拟输出需求。

电压降额特性（随频率变化）

ZGX系列额定输出450VL-N（0.01~100Hz），随频率升高依次降额为： 400VL-N@800Hz，385VL-N@1kHz，185VL-N@2kHz（-HF选项）。

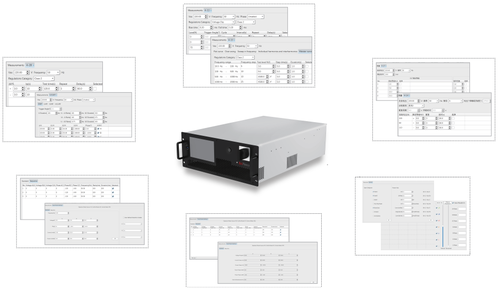

简洁易用的GUI软件

ZGX系列标配图形用户界面（GUI）软件，支持远程控制、编程通信及 实时监控。该软件提供系统配置、输出模式与参数设置、数据测量及波 形显示等功能，并集成针对符合 IEC 61000-4-11、IEC 6100-04-13、IEC 61000-4-17、IEC 61000-4-28 标准的测试项目，同时支持 高/低电压穿越（HVRT/LVRT）测试功能。

- EXDA     接口扩展盒

- HF          输出频率扩展至2000Hz

-CSP         组合分相模式
